TSUGAMI bei MTX Solutions

Ihre Aufgabe.
Unsere Maschinenwelt.

Langdrehautomaten, CNC-Drehmaschinen und Dreh-Fräszentren. Vergleichen Sie die Maschinenkonzepte oder suchen Sie direkt nach einem Modell.

Direkt zur Maschinenauswahl ↓

TSUGAMI kennenlernen

TSUGAMI.
Präzision für Ihre Fertigung.

Von kleinen Präzisionsteilen bis zu komplexen Dreh-Frästeilen: TSUGAMI ist ein japanischer Hersteller von Präzisionswerkzeugmaschinen. CNC-Langdrehautomaten, CNC-Drehmaschinen und Dreh-Fräszentren bieten unterschiedliche Wege zu einer wirtschaftlichen Serienfertigung.

Entscheidend ist Ihr Bauteil. Durchmesser, Länge, Material und Bearbeitungsschritte bestimmen, welches Maschinenkonzept passt. Lernen Sie die Unterschiede kennen und finden Sie anschließend die passende Baureihe und Maschine.

Präzise fertigen

Durchdachte Maschinenkonzepte und modellabhängige Kompensationsfunktionen unterstützen stabile Maße in der Serienfertigung.

Bearbeitung verbinden

Drehen, Bohren, Fräsen und Rückseitenbearbeitung lassen sich je nach Ausführung in einer Maschine kombinieren.

Passend konfigurieren

Werkzeugausstattung, Spindeln und Bearbeitungsachsen werden passend zur Fertigungsaufgabe ausgewählt.

Mehr über Technik, Anwendungen und Geschichte

1923Beginn der Präzisionsentwicklung mit Forschung an Endmaßen in Tokio – der Ursprung der TSUGAMI Präzisionstechnik.

1937Gründung der TSUGAMI Gesellschaft in Nagaoka. Heute konzentriert sich das Unternehmen auf Entwicklung, Herstellung und Vertrieb von Präzisionswerkzeugmaschinen.

1957Start der Produktion und des Verkaufs des Langdrehautomaten T-7 – ein früher Meilenstein der heutigen Langdrehmaschinen-Kompetenz.

01 · LANGDREHEN

Guide-Bush & Guide-Bushless

Je nach Bauteil und Material kann bei ausgewählten TSUGAMI Baureihen zwischen Führungsbuchsenbetrieb und führungsbuchsenloser Bearbeitung gewählt werden. Das schafft Spielraum zwischen hoher Führung bei langen, schlanken Werkstücken und materialeffizienter Fertigung kurzer Teile.

02 · PRODUKTIVITÄT

Simultane Bearbeitung

Mehrere Werkzeugträger, Gegenspindel und angetriebene Werkzeuge ermöglichen – modellabhängig – parallele Bearbeitungsschritte auf Haupt- und Rückseite. Ziel ist eine möglichst vollständige Bearbeitung in einer Aufspannung und eine kurze Stückzeit.

03 · PRÄZISION

Thermische Stabilität

TSUGAMI setzt bei verschiedenen Baureihen auf Maschinenkonzepte und Kompensationsfunktionen, die eine langfristig stabile Bearbeitung unterstützen. Gerade in der Serienproduktion ist die Beherrschung thermischer Einflüsse ein wesentlicher Faktor für reproduzierbare Maße.

04 · FLEXIBILITÄT

Modulare Werkzeugkonzepte

Flexible Werkzeuganordnungen und modellabhängig unterschiedliche Werkzeugträger erlauben eine an das Bauteil angepasste Prozessauslegung. So können Dreh-, Bohr- und Fräsoperationen gezielt auf Produktivität und Zugänglichkeit abgestimmt werden.

05 · MASCHINENKONZEPTE

Vom Mikrobauteil zum Dreh-Frästeil

Die Baureihen decken unterschiedliche Werkstückgrößen und Bearbeitungsumfänge ab: von kleinen Präzisionsteilen über mehrkanalige Langdrehautomaten bis zu CNC-Drehmaschinen und Dreh-Fräszentren. Entscheidend sind die Anforderungen des konkreten Bauteils.

06 · PROZESSAUSLEGUNG

Führungsbuchse passend zum Werkstück

Bei ausgewählten Modellen kann die Betriebsart mit oder ohne Führungsbuchse gewählt werden. Lange, schlanke Teile profitieren häufig von der Führung nahe am Werkzeug; bei kürzeren Teilen kann der führungsbuchsenlose Betrieb Material sparen. Die Eignung hängt von Länge, Durchmesser und Bearbeitung ab.

Typische Anwendungen

Wenn kleine Toleranzen und hohe Stückzahlen zusammenkommen.

TSUGAMI Präzisionsautomaten sind für die wirtschaftliche Serienfertigung komplexer und hochpräziser Bauteile ausgelegt. Welche Maschinenlösung optimal zu Ihrer Fertigungsaufgabe passt, bestimmen wir anhand Ihres Bauteils, der Abmessungen und des Materials sowie der erforderlichen Bearbeitungsschritte, Stückzahlen und angestrebten Taktzeit.

Medizintechnik & Instrumente
Automotive & Zulieferindustrie
Optik & Kommunikationstechnik
Feinmechanik & Präzisionsteile
Elektronik & kleine Funktionsteile
Komplexe Dreh-Frästeile in Serie

Ihr Weg zur passenden MaschineTSUGAMI kennenlernen Baureihe verstehen Modell auswählen

Baureihen kennenlernen Direkt zur Maschinenauswahl

Die richtige Maschine beginnt beim Bauteil

Welche TSUGAMI
passt zu Ihrer Fertigung?

Bei kleinen Präzisionsteilen zählen andere Dinge als bei einem aufwendigen Dreh-Frästeil. Lernen Sie die Unterschiede kennen und finden Sie das Maschinenkonzept für Ihre Aufgabe.

PMikropräzision

P-Serie

Kleinste Teile. Hohe Ansprüche.

Für filigrane Drehteile, Kontaktstifte und feinmechanische Komponenten. Hohe Spindeldrehzahlen und fein einstellbare Spannkräfte unterstützen die Bearbeitung kleiner Durchmesser. Die P-W-Modelle ergänzen das Konzept um unabhängige, gegenüberliegende Werkzeugträger.

Passt gut, wenn Sie kleine Präzisionsteile zuverlässig in Serie fertigen möchten.

P-Serie ansehen

B0Vielseitiges Langdrehen

B0- / B-Serie

Kompakt in die Serie.

Eine kompakte Maschinenplattform für wiederkehrende Serienteile. Die hier angebotenen Ausführungen verbinden Gegenspindel und Rückseitenbearbeitung; je nach Modell kommen zusätzliche Achsen und Werkzeugmöglichkeiten dazu. So wählen Sie die Ausstattung passend zum Teil statt größer als nötig.

Passt gut, wenn Sie eine wirtschaftliche Langdrehlösung für Ihr Teilespektrum suchen.

B0- / B-Serie ansehen

SFlexible Fertigung

S-Serie

Viele Werkzeuge. Mehr Spielraum.

Wechselnde Bauteile und Losgrößen brauchen eine flexible Werkzeugausstattung. Die S-Serie bietet dafür modulare Werkzeugplätze und gleichzeitige Bearbeitung an Haupt- und Gegenspindel. Die S206-Ausführungen erweitern die Rückseitenbearbeitung um eine Y-Achse.

Passt gut, wenn Sie unterschiedliche Teilefamilien auf einer Maschine abdecken möchten.

S-Serie ansehen

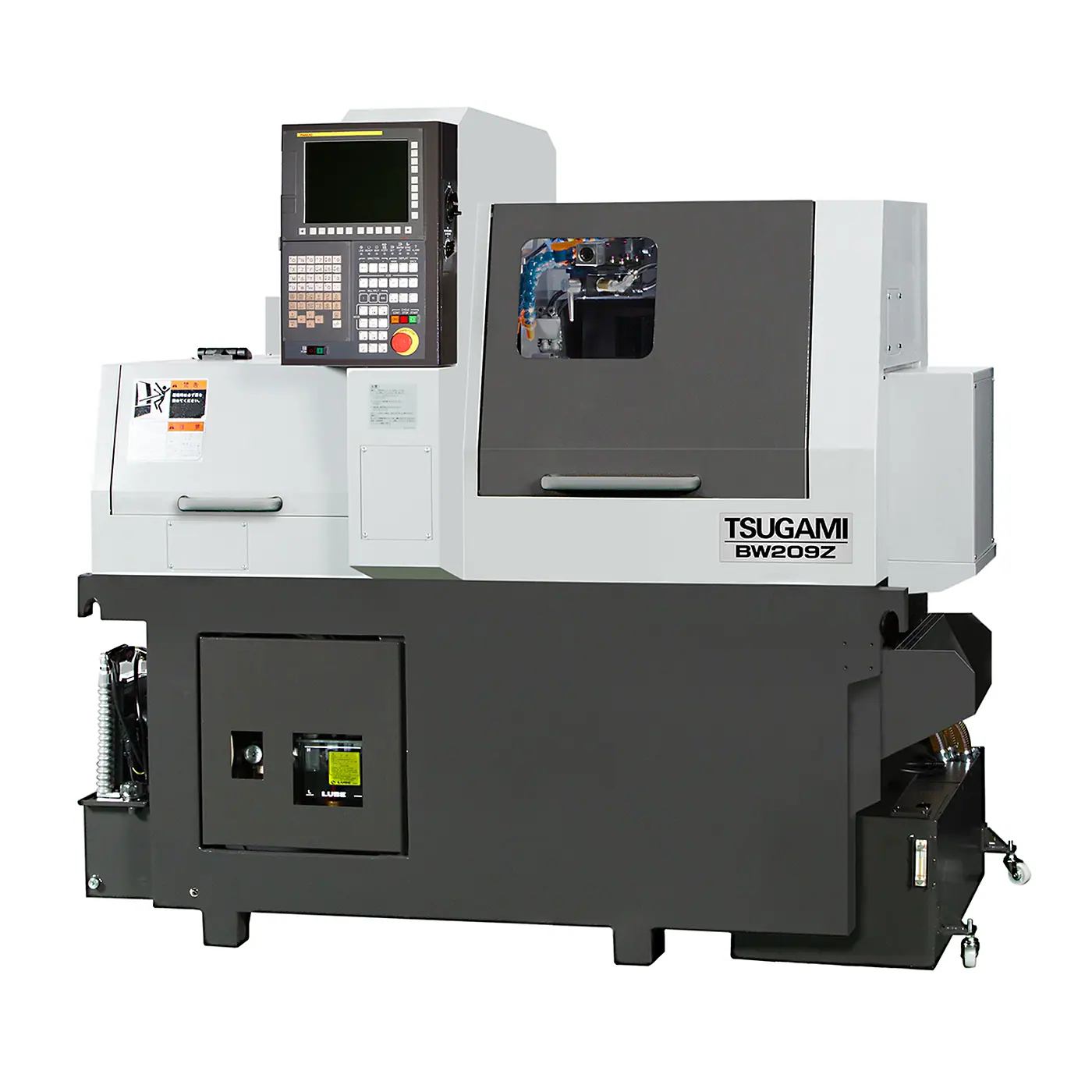

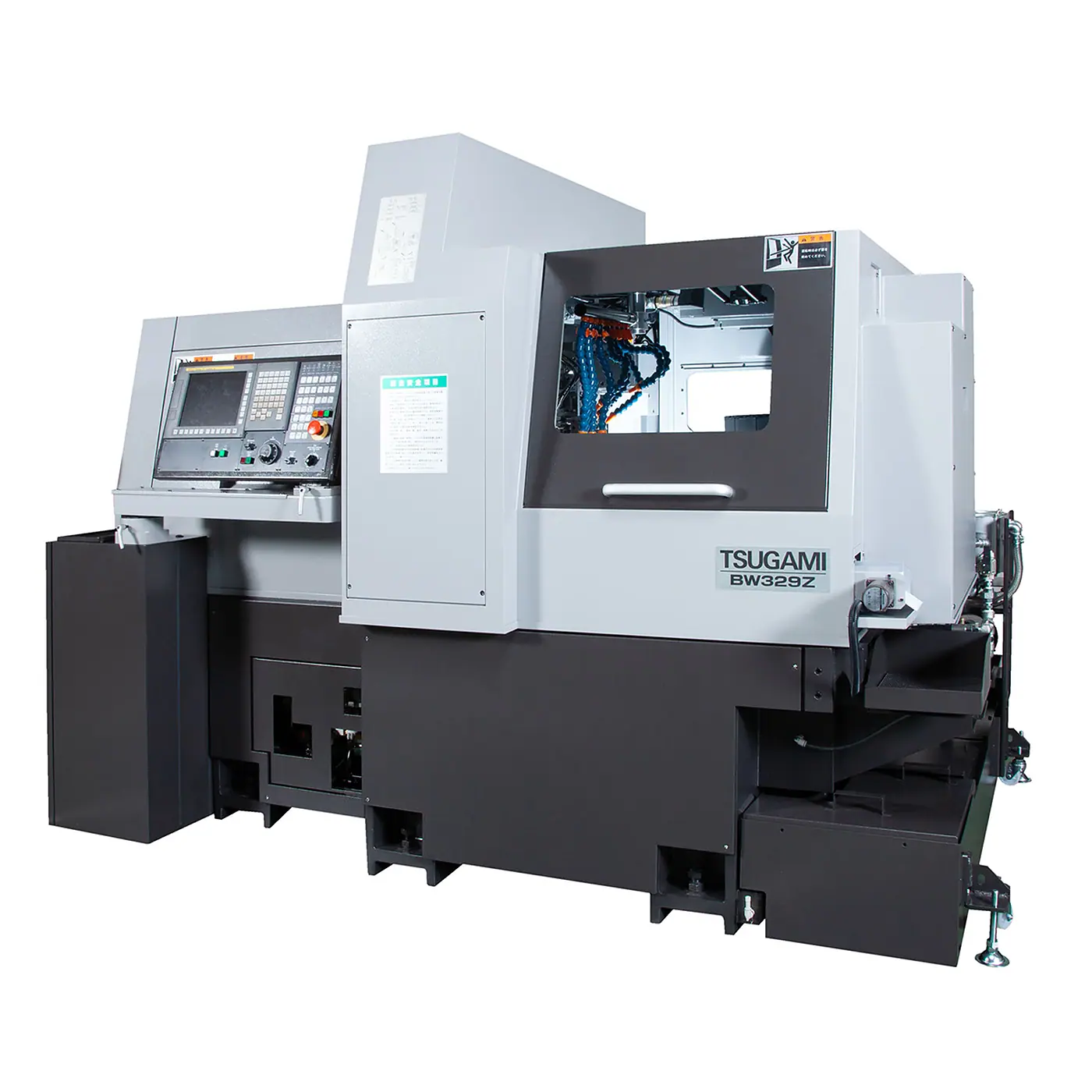

BWKurze Taktzeiten

BW-Serie

Mehr gleichzeitig bearbeiten.

Unabhängige, gegenüberliegende Werkzeugträger erlauben es, mehrere Bearbeitungsschritte zu überlagern. Dadurch muss der nächste Arbeitsschritt nicht immer auf den vorherigen warten. Zusätzliche Y- oder Z-Achsen erweitern die Möglichkeiten je nach BW-Ausführung.

Passt gut, wenn bei komplexen Serienteilen die Stückzeit besonders wichtig ist.

BW-Serie ansehen

B26Langdrehen bis Ø38 mm

B026 / B032 / B038

Mehr Raum für Ihre Bearbeitung.

Für größere Langdrehteile verbinden diese Baureihen Drehen, Bohren und Fräsen mit der Bearbeitung an der Gegenspindel. Fünf- und Sechs-Linearachsen-Ausführungen sowie unterschiedliche Werkzeuganordnungen schaffen Spielraum bei der Prozessauslegung. Betriebsart und Ausstattung werden passend zum Werkstück gewählt.

Passt gut, wenn Sie mehrere Bearbeitungsschritte an Teilen bis Ø38 mm zusammenfassen möchten.

B026 / B032 / B038 ansehen

HSLGroßer Werkzeugraum

HS26 / HS32 / HS32L

Platz für lange und komplexe Teile.

HS26 und HS32 verbinden einen großzügigen Werkzeugraum mit einer rotierenden Langhub-Führungsbuchse. Haupt- und Rückseitenbearbeitung lassen sich parallel nutzen. Die HS32L ist dagegen auf die Bearbeitung ohne Führungsbuchse ausgelegt. Diese Modelle sind von den HS-Baureihen mit B-Achse zu unterscheiden.

Passt gut, wenn Werkstücklänge, Werkzeugzugang und Rückseitenbearbeitung entscheidend sind.

HS26 / HS32 / HS32L ansehen

HSBB-Achsen-Langdrehen

HS207 / HS267 / HS327

Fräsen aus dem passenden Winkel.

Der schwenkbare B-Achsen-Werkzeughalter erleichtert die Bearbeitung schräger Bohrungen und anspruchsvoller Fräsgeometrien. Die ausdrücklich mit -5AX bezeichneten Versionen ermöglichen zusätzlich 5-Achs-Simultanbearbeitung. Das schafft mehr Bearbeitungsmöglichkeiten direkt am Langdrehautomaten.

Passt gut, wenn Ihr Bauteil schräge Bearbeitungen oder komplexe Konturen verlangt.

HS207 / HS267 / HS327 ansehen

BTRevolver & Parallelbearbeitung

B038T

Drei Werkzeugbereiche. Ein Prozess.

Revolver, vorderer Werkzeugträger und rückseitiger Werkzeughalter verfügen jeweils über eine Y-Achse. Die drei Steuerungskanäle helfen dabei, Arbeitsschritte auf Vorder- und Rückseite sinnvoll zu überlagern. So verbindet die B038T umfangreiche Werkzeugbestückung mit produktiver Komplettbearbeitung.

Passt gut, wenn Sie aufwendige Serienteile mit mehreren Werkzeugen parallel bearbeiten möchten.

B038T ansehen

CPräzisionsdrehen

C-Serie

Oberfläche und Maß im Fokus.

Die C-Serie ist auf präzise Dreh- und Finish-Bearbeitung ausgelegt. Je nach Modell stehen besonders kompakte Maschinen, automatisierte Werkstückhandhabung oder kombinierte Futter- und Stangenbearbeitung zur Wahl. Das passende Konzept richtet sich nach Geometrie und Genauigkeitsanforderung.

Passt gut, wenn Maßhaltigkeit und Oberflächengüte bei kurzen Präzisionsteilen im Vordergrund stehen.

C-Serie ansehen

MCNC-Drehen & Dreh-Fräsen

M-Serie

Solide drehen. Gezielt erweitern.

Vom klassischen Drehen bis zur Maschine mit angetriebenen Werkzeugen, Y-Achse und Gegenspindel: Die M-Serie bietet verschiedene Ausführungen für Futter- und Stangenteile. Welche Funktionen sinnvoll sind, hängt vom Dreh- und Fräsanteil Ihres Bauteils ab.

Passt gut, wenn Sie eine stabile CNC-Drehmaschine passend zu Ihrem Fertigungsalltag suchen.

M-Serie ansehen

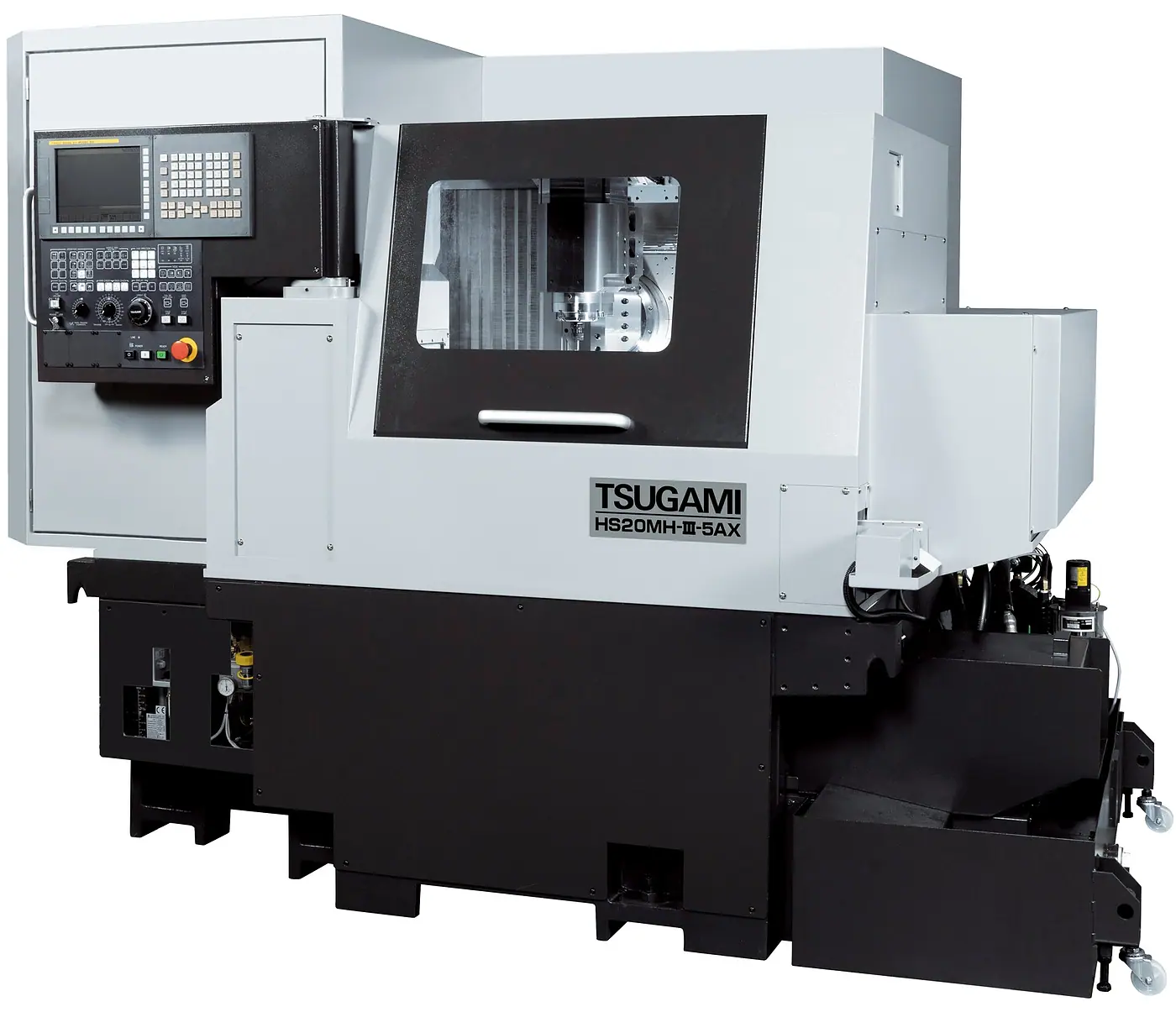

MHWerkzeugspindel & Magazin

B020M / B038M & HS-MH

Langdrehen trifft Bearbeitungszentrum.

Diese Maschinen verbinden den beweglichen Spindelstock eines Langdrehautomaten mit Werkzeugspindel und Werkzeugmagazin. Dadurch lassen sich viele Dreh- und Fräsoperationen in einer Maschine zusammenfassen. Die HS20MH-III-5AX und HS38MH-5AX ergänzen das Konzept um 5-Achs-Simultanbearbeitung.

Passt gut, wenn Sie komplexe Stangenteile mit hohem Fräsanteil möglichst komplett fertigen möchten.

B020M / B038M & HS-MH ansehen

TMADreh-Fräszentren

TMA-Serie

Komplexe Teile. Weniger Umspannen.

Haupt- und Gegenspindel, schwenkbare Werkzeugspindel und ein großes Werkzeugmagazin verbinden viele Arbeitsschritte in einer Maschine. TMA8J und TMA8H arbeiten mit positionierter B-Achse; die TMA8F bietet zusätzlich 5-Achs-Simultanbearbeitung. Die automatische Werkstückübergabe reduziert manuelle Umspannvorgänge.

Passt gut, wenn Sie anspruchsvolle Dreh-Frästeile mit vielen Bearbeitungsschritten herstellen.

TMA-Serie ansehen

Das Bauteil entscheidet. Gemeinsam betrachten wir Werkstoff, Geometrie, Werkzeugbedarf und gewünschte Taktzeit.

Zeichnung senden ↗

Modelle vergleichen

Das TSUGAMI Maschinenprogramm.

Finden Sie Ihre Maschine nach Baureihe, Bearbeitungsaufgabe oder Modell. Die Detailseiten zeigen Ihnen Technik, Ausstattung und den direkten Weg zur Anfrage.

73 Modelle und Modellgruppen

TSUGAMI

Mikro-Langdrehautomaten

TSUGAMI P014

4-Linearachsen-Mikro-Langdrehautomat mit Gegenspindel für komplette Kleinstteile in einem Arbeitsgang.

Ø1 mm14 Werkzeuge
